304反应釜怎么控温新久阳机械设备有限公司油水电加热控温
发布日期：2019-05-23
一、反应釜专用模温机概述
反应釜模温机是一款机械设备，工作温度高达300度，特点是控温精度高，导热速度快。
反应釜专用模温机，使用工作温度高达300度，采用当今世界最先进的流程设计，控温精度高，导热速度快，节能高效。优点是控温范围大，热确定性好，最新研制的机型，采用进口的板式热交换器，具有结构紧凑，升降温速度快，控温精确的优点。
二、反应釜专用模温机工作原理
反应釜专用模温机由水箱、加热冷却系统、动力传输系统、液位控制系统以及温度传感器、注入口等器件组成。通常情况下，动力传输系统中的泵使热流体从装有内置加热器和冷却器的水箱中到达模具，再从模具回到水箱;温度传感器测量热流体的温度并把数据传送到控制部分的控制器;控制器调节热流体的温度，从而间接调节模具的温度。如果模温机在生产中，模具的温度超过控制器的设定值，控制器就会打开电磁阀接通进水管，直到热流液的温度，即模具的温度回到设定值。如果模具温度低于设定值，控制器就会打开加热器。
三、反应釜专用模温机优点
优点是控温范围大，热确定性好，但需发媒介成本，有油污，热传导效率不如水温机，我们最新研制的机型，采用进口的板式热交换器，具有结构紧凑，升降温速度快，控温精确的优点。我司油温机温控可达300℃
四、反应釜专用模温机特点
1、管路防爆装置;
2、吹气回油功能;
3、回油温度显示表;
4、开机自动排气功能;
5、加热功率切换功能;
6、负压系统压力运转(选购);
7、即时冷却开机功能(选购);
8、隔离式电器控制箱，延长电器使用年限;
9、RS485通讯功能，实现自动化管理(选购);
10、热油BY-PASS泄压回路;
11、多点温度控制机组可订作;
12、油泵马力和加热功率可订作;
13、电器采用OMRON、FUJI、TE、LG、MOELLER、ABB;
14、温度控制范围：进水温+25℃-200℃;
15、304不锈钢一体管路，减少管阻及锈垢;
16、控制方式：采用进口微电脑或(选购)PLC控制;
17、安全保护完善、故障显示、维修、保养无需专业人员
五、反应釜专用模温机管路系统
1 内部管路全部为无缝304不锈钢一体成型,加热均匀,管损小
2 内部设有泻压回路装置,缺油警报,保护泵浦及发热管的功能
3 升温及降温速度快，稳定快，温差小
4 电磁阀采用台湾原装进口鼎器牌UNID
六、反应釜专用模温机安全保护系统
● 电源过电流无熔丝断路器
● 电源欠逆相保护，防止泵浦反转及警报指示灯
● 干燥机导热油加热器热过载继电器保护泵浦过电流及警报指示灯
● 缺水保护(补水压力过低警报及指示灯)
● 系统安全阀(系统压力超过自动泄压)
● 开机自动计时排气功能
● BY-PASS压力调节阀
● 自动冷却关机(按冷却关机键强制冷却15分钟时间到停机)
七、反应釜专用模温机加热功率选型计算方法
1.特殊的情况需进行计算：
A、求加热器功率或冷冻功率 KW=W×△t×C×S/860×T
W=模具重量或冷却水 KG
△t=所需温度和起始温度之间的温差。
C= 比热 油(0.5)，钢(0.11)，水(1)，塑料(0.45~0.55)
T=加温至所需温度的时间(小时)
B、求泵的大小
需了解客户所需泵浦流量和压力(扬程)
P(压力Kg/cm2)=0.1×H(扬程M)×α(传热媒体比重，水=1，油=0.7-0.9)
L(媒体所需流量L/min)=Q(模具所需热量Kcal/H)/C(媒体比热水=1 油=0.45)×△t(循环媒体进出模具的温差)×α×60
2.冷冻机容量选择
A、Q(冷冻量Kcal/H)=Q1+Q2
Q1(原料带入模具的热量Kcal/H)=W(每小时射入模具中原料的重量KG)×C×(T1-T2)×S(安全系数1.5~2) T1 原料在料管中的温度;T2 成品取出模具时的温度 ;Q2 热浇道所产生的热量Kcal/H
B、速算法(有热浇道不适用)
1RT=7~8 OZ 1OZ=28.3g(含安全系数)
1RT=3024Kcal/H=12000BTU/H=3.751KW
1KW=860 Kcal/H 1 Kcal=3.97BTU
3、冷却水塔选用=A+B
A、射出成型机用
冷却水塔RT=射出机马力(HP)×0.75KW×860Kcal×0.4÷3024
B、冷冻机用
冷却水塔RT=冷冻机冷吨(HP)×1.25

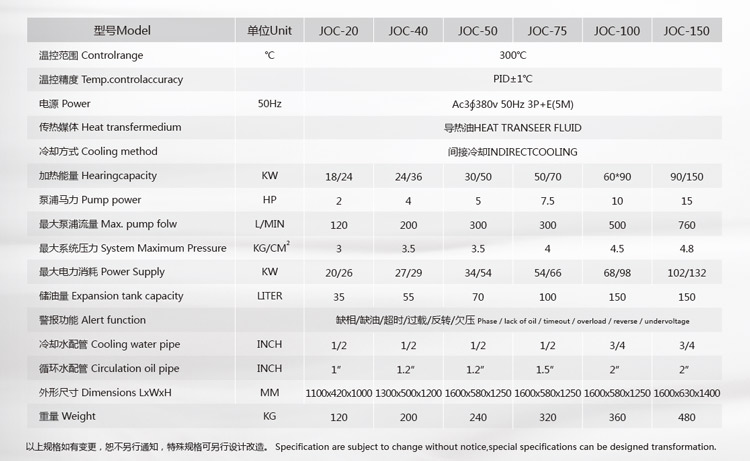

八、反应釜专用模温机规格参数
